RM KL-500 modifica raffreddamento

[90pv562]

Essendoci oggi qui nella 90 una propagazione che mi ha permesso ben zero collegamenti mi sono dedicato ad ul lavoretto che volevo fare da tempo. Uno dei maggiori difetti del AL in oggetto è che sembra una stufa a pellettes quindi mi sono munito di Locktite, 4 piedini in gomma, 1 ventola per pc da 12 cm, 1 ventolina di raffreddamento per CPU ed ho operato come segue:

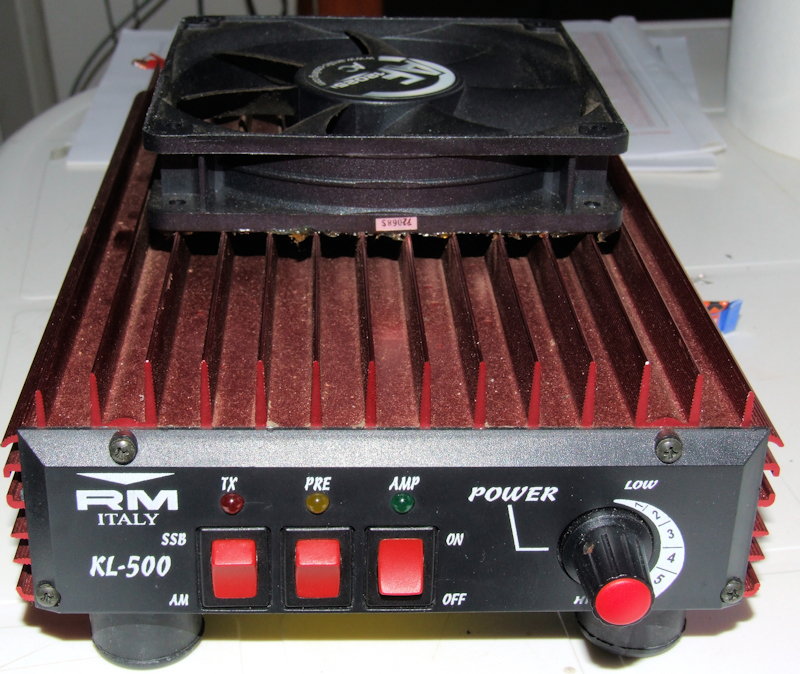

Smontato il lamierino inferiore ho individuato la posizione migliore per mandare l'aria sui finali e col flessibile ho aperto una finestrella delle giuste dimenZioni della ventola CPU ed ho praticato una serie di fori sempre sul lamierino nella parte posteriore per l'uscita dell'aria. Quindi ho fissato piedini e ventolina con la Locktite. Poi con la colla Polimax ho fissato la ventola da 12 cnm al centro del lineare (sulle alette ovviamente)
Per il cablaggio della 12Cm mi sono attaccato al negativo internamente al lineare ed all'interruttore di accenZione in modo che giri solo a lin acceso per la ventolina inferiore invece connessione esterna in quanto non mi sono fidato a far correre altri cavi (e per di più molto lunghi altrimenti il lamierino non si riesce più a infilarlo)  comunque l'assorbimento è quasi nullo. Se fate una cosa del genere molta attenzione alle bave di lamiera lasciate da trapano e flessibile, se vanno sulla board nn credo sia bene  :grin:





Un caro saluto Paolo

[LuckyLuciano®]

potevi anche termostatarle  ;-)

[90pv562]

Qui non serve credimi in trasmissione era SEMPRE overheat... :-D

[LuckyLuciano®]

Qui non serve credimi in trasmissione era SEMPRE overheat... :-D

Eh ma in RX spero di no però. Sennò c'è qualcosa che non va  :mrgreen:

[90pv562]

Ovviamente no ma tieni presente che la temperatura attuale è 27 gradi non penso prenderà il raffreddore   eh eh hee...  :grin: :birra:

[Morpheus5000]

una domandina...
devo mettere in macchina un KL 500
che sezione dei cavi dell'alimentazione mi consigliate?
uguale a quella dei cavi che ci sono nel lineare o + grossi?

(sino a 16mm ci posso arrivare, dove metterò questo lineare ho una linea che ho messo io che arriva diretto dalla batteria sino a dietro)

[cimabue]

dovrebbe bastare un 6 millimetri, ma abbondare non fa male.

[Morpheus5000]

grazie cimabue ;)

mi terrò sui 10mm và

mentre riguardo un interruttore... se dove lo posiziono è troppo nascosto..
il suo on/off lo vorrei lasciare sempre su on
e poi vorrei mettere vicino al volante un'altro interruttore on/off a levetta per questione di comodità
(tipo questi http://goo.gl/aEFRL )

per il suo assorbimento.. di quanto lo devo prendere?
(da accertarsi se ricordo bene..) io ne ho uno con scritto su 15A - 250V / 20A - 125V
potrebbe andare bene?

[LuckyLuciano®]

avoglia!
Volendo potresti anche mettere un interruttore più piccolo, sotto relè. Proprio a fare il precisino.
Sennò anche quello da te postato va bene.

[cimabue]

io lo metterei come dice Luciano, sotto relè

[Morpheus5000]

in pratica invece di un interruttore on/off, poi avrei un pulsante?
non male come idea..

e cosa dovrei prendere per farlo sotto relé?

[cimabue]

no, non un pulsante ma un interruttore piu piccolo.ù
se invece lo vuoi fare con un pulsante devi prendere un relè passo-passo

[LuckyLuciano®]

no, non un pulsante ma un interruttore piu piccolo.ù
se invece lo vuoi fare con un pulsante devi prendere un relè passo-passo

o anche un bistabile.
