individuare impedenza cavo coassiale

[stefanobricc]

Cortesemente qualcuno conosce il cavo in foto, lo vorrei usare per fare dei collegamenti corti tra apparato e rosmetro o adattatore antenna , ma non sono sicuro dell'impedenza, credete che sia idoneo? Grazie in anticipo

[bergio70]

Non è che si veda molto.
Come ordine di idee...
Se il polo caldo è un filo unico è probabile che sia a 75 ohm.
... ma non è detto.
dalla calza pare un bel cavo.
L'impedenza dipende dal diametri....

[kz]

prova a rifare la foto: hai messo perfettamente a fuoco la legatura della matassa ma il capo del cavo è sfocato

[stefanobricc]

Grazie per le risposte ,
ripropongo una foto più particolareggiata, mi chiedo da che cosa è data l'impedenza di un cavo, quale metodo usate se non ci sono serigrafie per dedurre il valore?
Grazie
non ho il calibro per la misura esatta comunque come un rg 58

[AZ6108]

Grazie per le risposte ,
ripropongo una foto più particolareggiata, mi chiedo da che cosa è data l'impedenza di un cavo, quale metodo usate se non ci sono serigrafie per dedurre il valore?
Grazie
non ho il calibro per la misura esatta comunque come un rg 58

dipende dagli strumenti a tua disposizione; un paio di esempi

https://www.jackenhack.com/cable-impedance-how-to-measure/

https://hackaday.com/2020/05/24/finding-rf-cable-impedance/

ciao, Andrea.

[Maurizio Angelini]

https://www.dinfo.unifi.it/upload/sub/laboratori/emc/Dispense%20Misure%20Elettroniche/impedenza_trasferimento_1.pdf

[AZ6108]

vedere anche

https://www.rogerk.net/forum/index.php?topic=66934.0

per completezza, il circuito citato dovrebbe essere quello descritto qui

https://win.adrirobot.it/nuova_elettronica/pdf/nuova-elettronica-234.pdf

ciao, Andrea.

[stefanobricc]

Vorrei proseguire questo mio quesito,  è possibile che il cavo sia un  RG142?
https://www.technologyshop.it/prodotto/rg-142-cavo-coassiale-professionale-in-teflon-a-bassa-perdita-5mm/
allego questo link...
se cosi fosse sarebbe molto performante,
adeguatamente intestato lo potrei usare per fare dei codini dalle radio agli strumenti

[AZ6108]

Vorrei proseguire questo mio quesito,  è possibile che il cavo sia un  RG142?
https://www.technologyshop.it/prodotto/rg-142-cavo-coassiale-professionale-in-teflon-a-bassa-perdita-5mm/
allego questo link...
se cosi fosse sarebbe molto performante,
adeguatamente intestato lo potrei usare per fare dei codini dalle radio agli strumenti

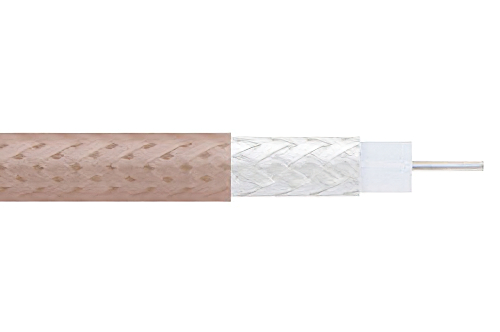

Peccato che la foto non si veda più; ad ogni modo potrebbe essere un RG-180

https://www.pasternack.com/flexible-0.145-rg180-95-ohm-twinax-cable-fep-jacket-rg180b-u-p.aspx

[Geremia]

Se hai un nanovna oppure un analizzatore di antenna tipo rigexpert (di ultima generazione) puoi caratterizzare un cavo incognito di qualsiasi lunghezza e cioe' ricavarne il fattore di velocita', la capacita' per metro ed infine l'impedenza in modo sufficientemente accurato.

[bergio70]

dubito che abbia un minivna...
se il dielettrico è in teflon lo verifichi con l'accendino.
Se è solido, non espanso...
... può essere in tefon, allora è bianco e non brucia.
oppure in nylon, allora è traslucido e con l'accendino fonde facilmente.
il polo caldo è una trecciola, oppure un filo unico??

[aquiladellanotte]

Forse dico una caxxata,  ma mettendo una resistenza antinduttiva a 50ohm in testa e trasmettendo, vede il ros e, in maniera indiretta, si vede l'impedenza?

inviato SM-A336B using rogerKapp mobile

[bergio70]

si, più che altro puoi sapere se è a 50 ohm.
Metti un carico fittizio in cima al cavo e controlli con il rosmetro, se rimane su 1 a 1 o lì vicno hai a che fare con un 50 ohm.
Se hai 1,6 - 1,7 di ros probabilmente è a 75 ohm  oppure a 37...
però se il cavo e lungolungo e perde tantotanto potresti avere ros basso anche con un cavo ignoto e non a 50 ohm.
Dai tre diametri, polo caldo, dielettrico e calza, conoscendo il materiale del dielettrico ci si arriva, però ci vuole un calibro, non puoi misurarlo a occhio.
Tipicamente il 75 ohm ha il dielettrico un pochino più grande, ma è questione di poco, lo vedi a occhio se sai cosa trovare.
Finchè non ci da qualche info in più diventa dura, e sarebbero comunque opinioni.

[AZ6108]

si, più che altro puoi sapere se è a 50 ohm.
Metti un carico fittizio in cima al cavo e controlli con il rosmetro, se rimane su 1 a 1 o lì vicno hai a che fare con un 50 ohm.
Se hai 1,6 - 1,7 di ros probabilmente è a 75 ohm  oppure a 37...
però se il cavo e lungolungo e perde tantotanto potresti avere ros basso anche con un cavo ignoto e non a 50 ohm.
Dai tre diametri, polo caldo, dielettrico e calza, conoscendo il materiale del dielettrico ci si arriva, però ci vuole un calibro, non puoi misurarlo a occhio.
Tipicamente il 75 ohm ha il dielettrico un pochino più grande, ma è questione di poco, lo vedi a occhio se sai cosa trovare.
Finchè non ci da qualche info in più diventa dura, e sarebbero comunque opinioni.

Concordo, tra l'altro, qualche foto del cavo, anche in dettaglio, sarebbe utile

[AZ6108]

se poi, anche non avendo un VNA, avesse un minimo di strumentazione

https://www.jackenhack.com/cable-impedance-how-to-measure/

[stefanobricc]

Grazie ancora per il Vs interessamento,
non capisco il motivo perchè sono sparite le foto,
comunque le rimetto con la speranza che possano essere d'aiuto....

[AZ6108]

se non è un RG-108 (95 Ohm) secondo me è un coax TV 75 Ohm

[nik77]

Salve a tutti ,posso solo darti un consiglio ,prendi un Nanovna o prendi un buon LCR meter ,ti servirebbe sempre in stazione ,73s to all,nik.

[bergio70]

se non è un RG-108 (95 Ohm) secondo me è un coax TV 75 Ohm

mi sembra troppo ben fatto per un cavo TV...
però il polo caldo è un filo unico, il che...
Comunque l'isolante non è teflon, ed è solido, dunque quanto a perdite equivale a un rg58.
Non ci perderei più di tanto... a meno che tu non ne abbia decine di metri... buttalo.
Una discesa con cavo ignoto può essere seccante, e per qualche cavetto in stazione non ne vale la pena.

[stefanobricc]

Grazie a tutti
ho solo un metro o poco più,
sinceramente pensavo che sarebbe stato più facile decifrare il componente,
evidentemente non vale la pena, comunque era spunto interessante per imparare un'altra cosa.....
Saluti  a tutti

[AZ6108]

Grazie a tutti
ho solo un metro o poco più,
sinceramente pensavo che sarebbe stato più facile decifrare il componente,
evidentemente non vale la pena, comunque era spunto interessante per imparare un'altra cosa.....
Saluti  a tutti

Beh... se sei curioso, puoi sempre intestarlo con una coppia di connettori e poi verificarlo con un rosmetro ed un carico fittizio, solo che come cavetto di collegamento sarà scomodo, considerando che il conduttore centrale è solido, il cavo sarà piuttosto rigido

[AZ6108]

Prima che mi dimentichi

Se deciderai di non usare quel cavo, non lo gettare; puoi recuperare il conduttore in rame solido centrale semplicemente fermandone un'estremità in una morsa e, con pazienza, sfilandolo; a quel punto il filo in rame risultante potrà essere usato per avvolgere un induttore ... ed aggiungendo un variabile avresti un semplice accordatore ad L, volendo, sempre con pazienza, potresti anche recuperare la calza ed usarla come "bandella" per la messa a terra, insomma... non si butta nulla

[BarboneNet]

Grazie a tutti
ho solo un metro o poco più,
sinceramente pensavo che sarebbe stato più facile decifrare il componente,
evidentemente non vale la pena, comunque era spunto interessante per imparare un'altra cosa.....
Saluti  a tutti

http://www.claredot.net/it/sez_Elettronica/calcolo-parametri-cavo-coassiale.php

Inviato dal mio SM-M135F utilizzando Tapatalk
