lineare bias eletronics A280
« il: 17 Giugno 2021, 23:39:53 »
un saluto a tutti,

Ho questo lineare - bias eletronics A 280 che ha una anomalia strana, il deviatore/attenuatore  posto sul panello frontale -HIGH/LOW non ha nessun effetto perche non è mai stato collegato, dalla foto che allego si vede benissimo che non è mai stato saldato, i due contatti laterali del deviatore sono come nuovi.
sto appunto cercando lo schema per ripristinare questo lineare che funziona ancora benissimo,  con 2 watt di pilotaggio ne restituisce 100/110 con una buona qualità della voce.
la R collegata al centro del deviatore è 56 ohm.

Grazie per l'eventuale aiuto

Enrico  IU2KCL
« Ultima modifica: 18 Giugno 2021, 00:01:28 da enrico.s »
TOKAI PW 5024 - KENWOOD 140 - KENWOOD 940 - KENWOOD 690 - KENWOOD 870 -


Offline cimabue

  • 1RGK024
  • RGK dx Group
  • Radio Operatore
  • *******
  • Post: 7199
  • Applausi 85
  • Sesso: Maschio
    • Mostra profilo
    • E-mail
  • Nominativo: 1RGK024
Re:lineare bias eletronics A280
« Risposta #1 il: 17 Giugno 2021, 23:50:23 »

Offline enrico.s

  • Radio Operatore
  • *******
  • Post: 368
  • Applausi 18
  • Sesso: Maschio
    • Mostra profilo
    • E-mail
  • Nominativo: IU2KCL
Re:lineare bias eletronics A280
« Risposta #2 il: 18 Giugno 2021, 08:53:16 »
grazie mille cimabue

Enrico
TOKAI PW 5024 - KENWOOD 140 - KENWOOD 940 - KENWOOD 690 - KENWOOD 870 -


Offline trodaf_4912

  • Radio Operatore
  • *******
  • Post: 525
  • Applausi 63
  • Sesso: Maschio
    • Mostra profilo
Re:lineare bias eletronics A280
« Risposta #3 il: 18 Giugno 2021, 09:43:12 »
Enrico, buongiorno,
quella resistenza, quando inserita in HIGH deve andare a massa in modo da ridurre l'input al push-pull. Mentre quando sei in posizione LOW non deve esse connessa  a massa.

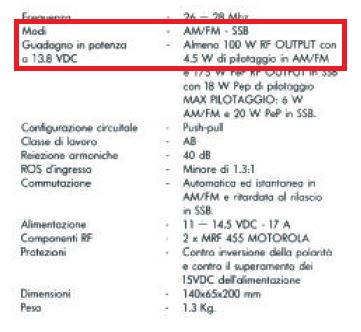

Nel pdf scaricato ci sono pure le specifiche che mi sono letto e, secondo me, c'e' qualcosa di esagerato. Mi spiego

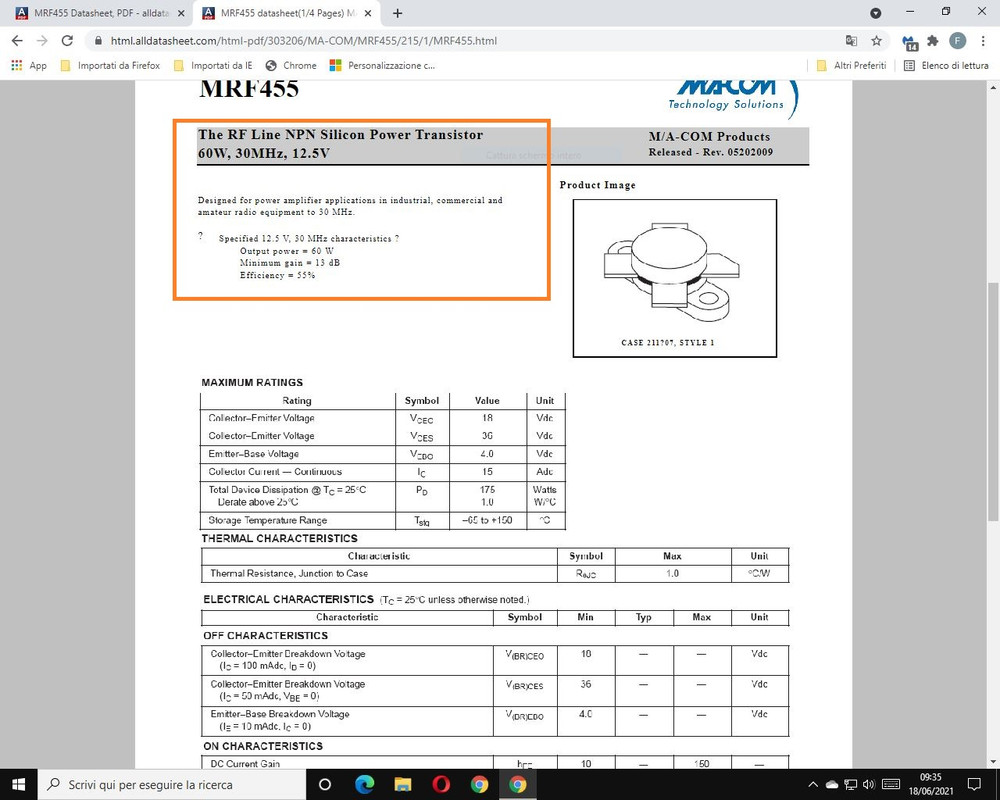

La parte nel riquadro rosso e' corretta. Infatti un MRF455 puo' erogare , in regime di funzionamento da specifiche 60W.

Poiche' e' un push-pull allora diventano 120W.
Fino a qui tutto bene, ma e' dopo che la situazione si fa nebulosa, ma mi fermo qui, poiche' i costruttori un po' generosi usano la P.e.P. con molta nonchalance.
Una cosa importante, R6 e' quella che regola il bias e cioe' la corrente che viene fatta scorrere nel push-pull per posizionare il punto di lavoro degli MRF455. E' molto importante la sua regolazione per evitare l'insorgere della terza armonica a valori troppo elevati. Piu' corrente gli fai scorrere piu' sposti il punto in zona lineare, meno gliene fai scorrere piu' ti sposti verso l'interdizione e quindi aumenta il rendimento ma peggiora la qualita' dell'emissione.Se per caso dovessi regolarla fai in modo che sulla base di ogni transistor siano presenti 0.6V corrispondenti ad una classe AB di lavoro. Il circuito composto da T2,T3,D4,D5 fa si che tale corrente sia presente solo in trasmissione e non in ricezione. Quando si e' in trasmissione D4 e D5 sono bypassati da T2 che chiude a massa con una tensione di saturazione pari a 0.2V.
« Ultima modifica: 18 Giugno 2021, 12:53:01 da trodaf_4912 »
L'ignoranza e' peggio dell'atomica potenza

Offline enrico.s

  • Radio Operatore
  • *******
  • Post: 368
  • Applausi 18
  • Sesso: Maschio
    • Mostra profilo
    • E-mail
  • Nominativo: IU2KCL
Re:lineare bias eletronics A280
« Risposta #4 il: 18 Giugno 2021, 17:11:26 »
chiarissimo trodaf_4912, grazie

si come da schema che mi ha inviato precedentemente  Cimabue ho collegato ha massa uno dei due pin del deviatore e in effetti funziona correttamente.

Al momento non ho motivo di intervenire sul valore si R6 ma dopo la tua spiegazione potrei farlo con cognizione, anzi, appena posso inserirò l'amperometro fra massa e R6 per capire il comportamento del mrf455.

Grazie a tutti e due.

Enrico IU2KCL
